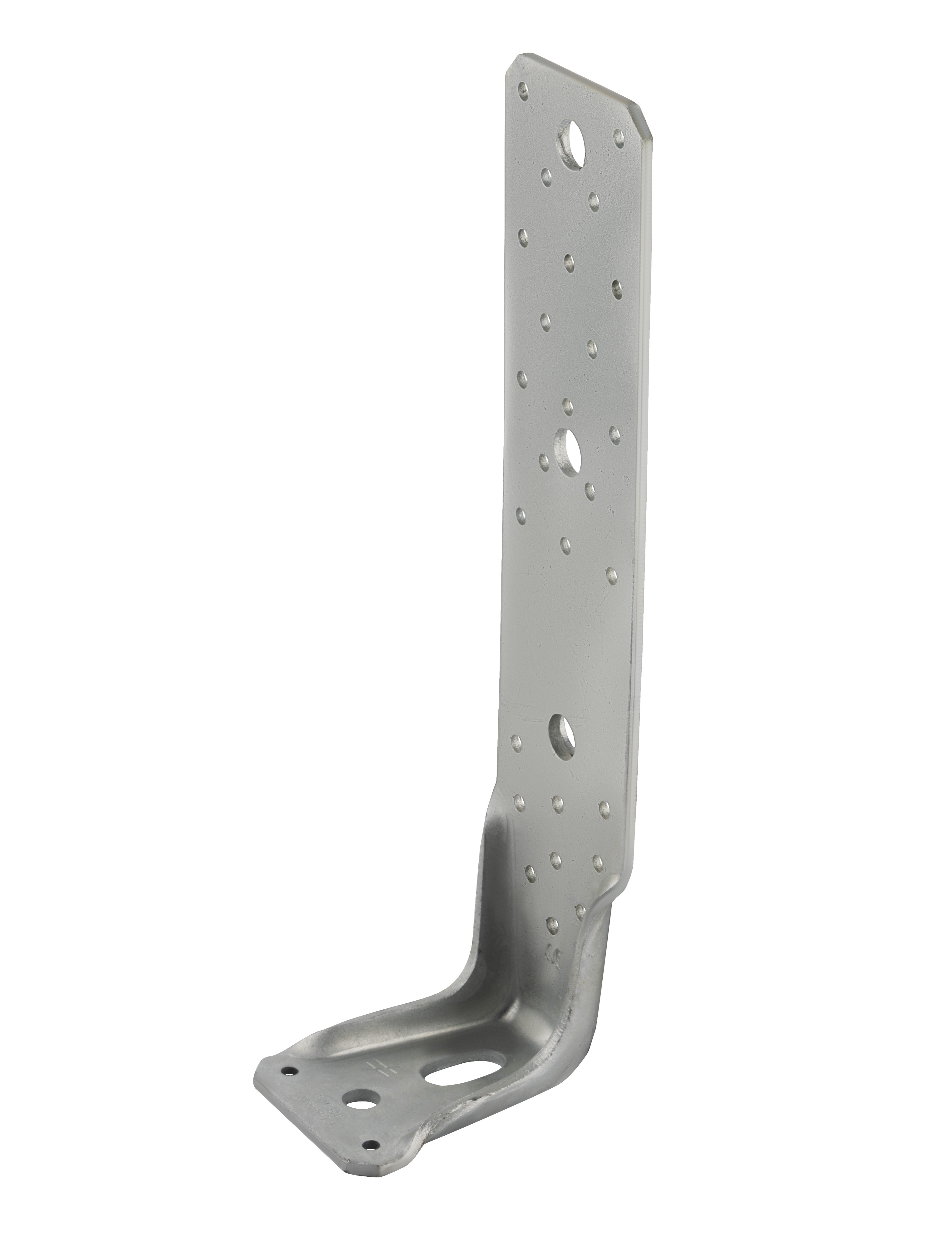

Złącze kątowe kotwiące wzmocnione

drewno - beton

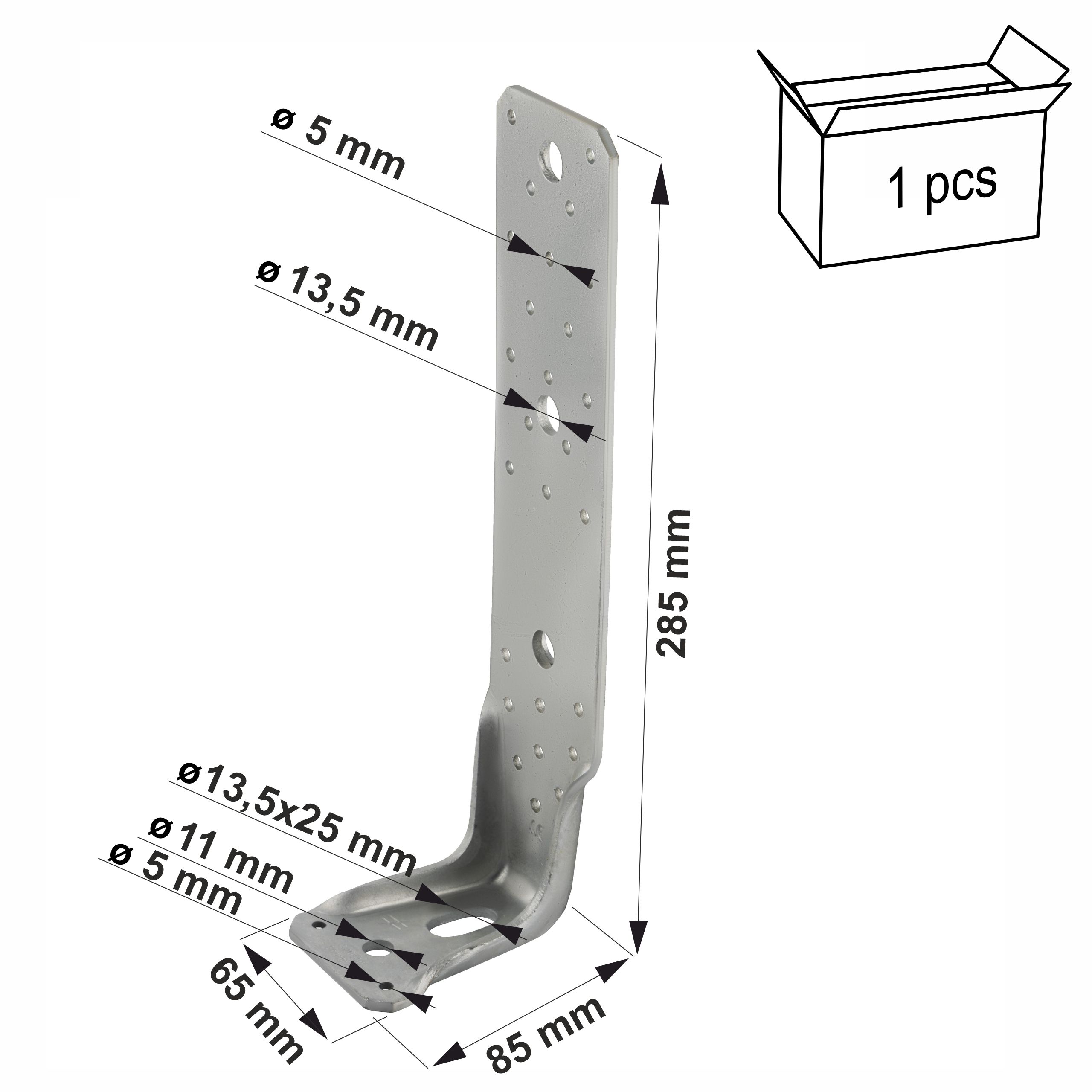

Najważniejsze parametry

• Model: AKR285LG

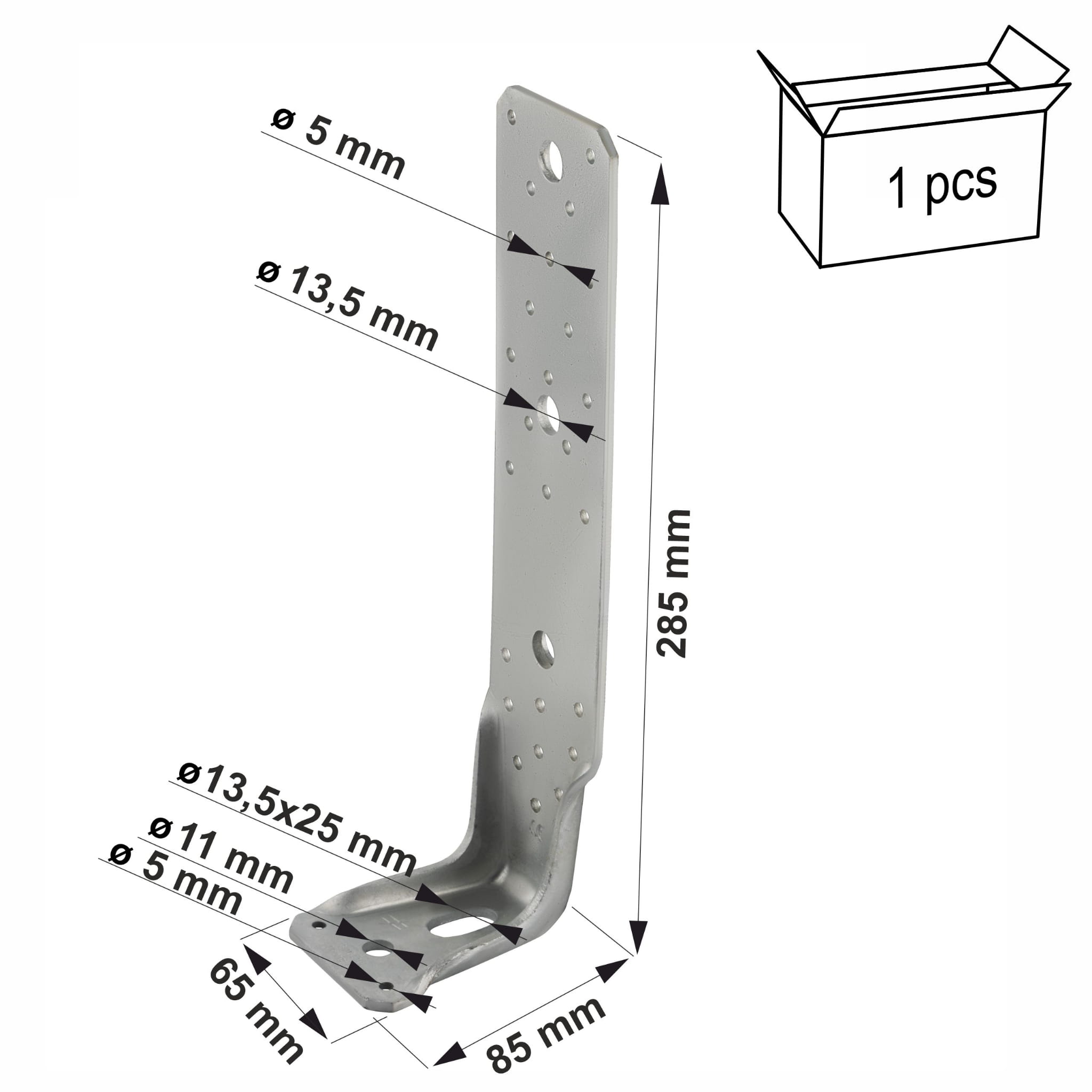

• Rozmiar: 285 x 85 x 65 mm
• Grubość blachy: 4,0 mm
• Opakowanie: 1 szt.
• Otwory ramię A: 26 szt. x Ø 5 mm, 3 szt. x Ø 13,5 mm
• Otwory ramię B: 2 szt. x Ø 5 mm, 1 szt. x Ø 11 mm, 1 szt. x Ø 13,5 mm x 25 mm
• Materiał: Stal S235JR ocynkowana HDG Z 275 g/m2 (55 µm)

Przeznaczenie: do łączenia drewnianych konstrukcji z betonowym fundamentem.

Oryginalny produkt renomowanej firmy SIMPSON Strong-Tie ®

Złącza AKR w wersji „L” posiadają jeden otwór podłużny, który pozwala na regulację pozycji kątownika w czasie montażu.

Korzyści

1. Prosty montaż

Złącze zostało zaprojektowane tak, aby jego montaż był intuicyjny i szybki, co znacząco obniża czas pracy. Odpowiednio rozmieszczone perforacje ułatwiają precyzyjne umieszczanie gwoździ lub wkrętów.

2. Mocne i trwałe połączenia

Dzięki wykorzystaniu stali wysokiej jakości (Stal S235JR) oraz procesowi cynkowania zanurzeniowego (Hot Dip Galvanizing), złącze zapewnia wyjątkową wytrzymałość i długotrwałość połączeń w różnorodnych konstrukcjach drewnianych.

3. Wysoka nośność

Złącze posiada doskonałe parametry nośności, które zostały obliczone statycznie, zapewniając bezpieczeństwo i stabilność skonstruowanych elementów, co jest kluczowe w konstrukcjach nośnych i architekturze ogrodowej.

4. Klasa użytkowania 3

Złącza kotwiące w klasie użytkowania 3 są przeznaczone do stosowania w warunkach zewnętrznych, gdzie są narażone na bezpośredni kontakt z wilgocią i działaniem czynników atmosferycznych.

Zastosowanie i sposób montażu

Połączenie:

Element główny: beton

Element drugorzędny: drewno konstrukcyjne, prefabrykowane ściany szkieletowe

Obszar zastosowań:

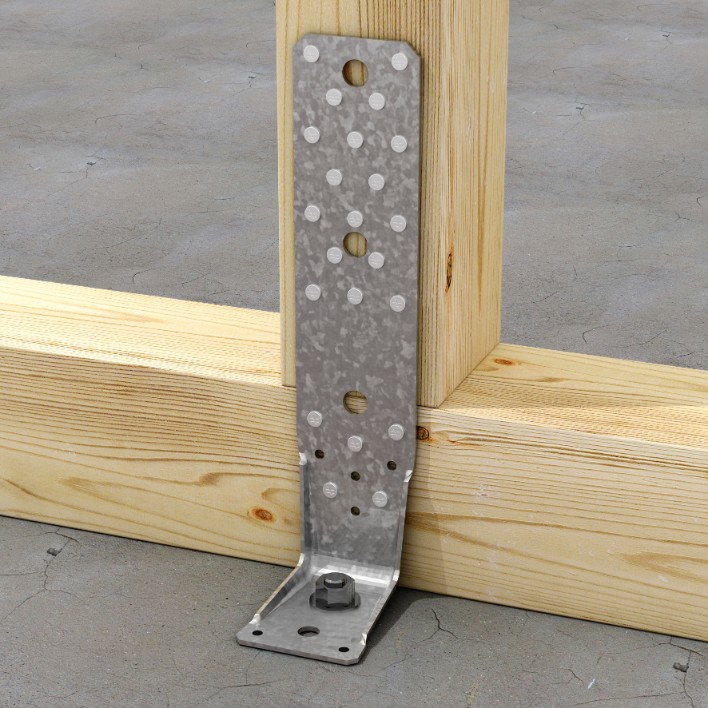

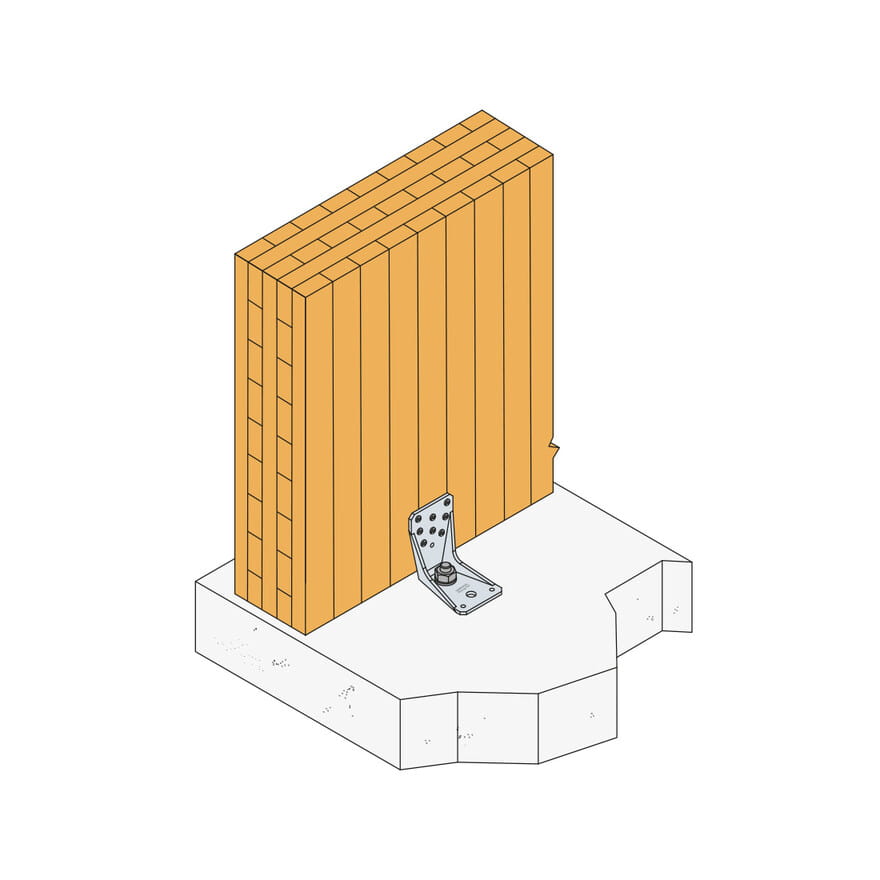

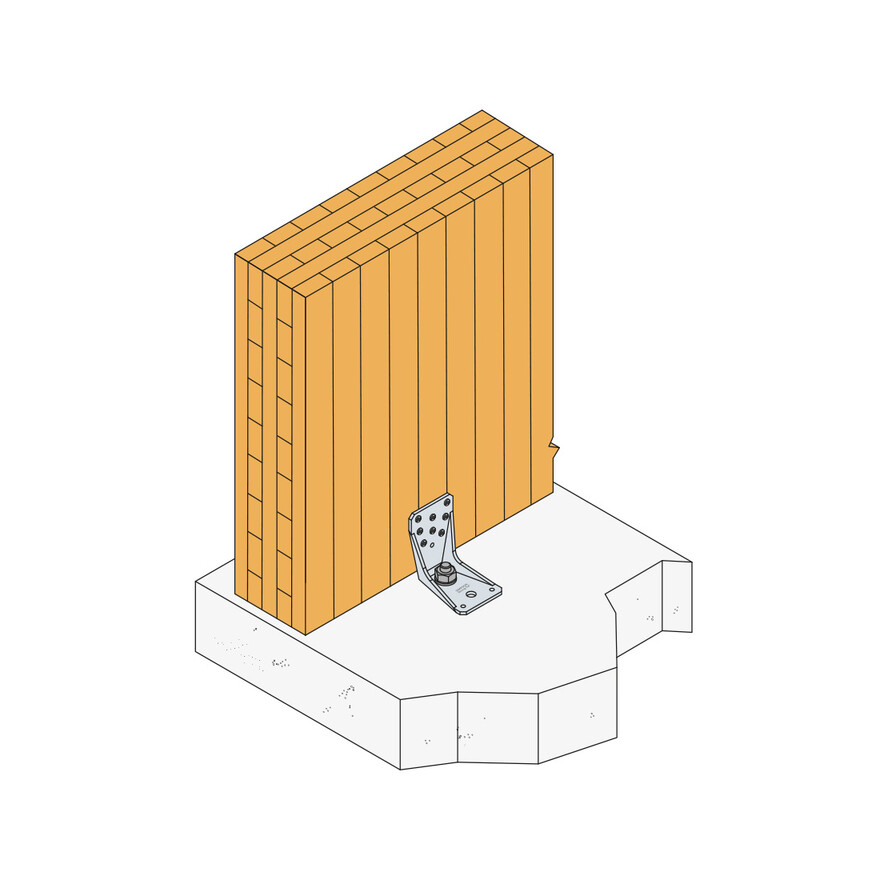

• Mogą być stosowane jako zakotwienie drewnianych słupów, prefabrykowanych ścian szkieletowych lub innych elementów drewnianych.

Mocowanie:

• Mocowanie złącza do drewna: za pomocą gwoździ pierścieniowych CNA4,0 lub alternatywnie wkrętów CSA5,0.
• Mocowanie złącza do betonu: kotwiona mechanicznie (WA) lub chemicznie kotwami Simpson Strong-Tie

Certyfikat

ETA-07/0285

Gwarancja najwyższej jakości. W niniejszej normie podano wymagania i metody badań dotyczące materiałów, geometrii, wytrzymałości, sztywności i trwałości (tj. ochrony przed korozją) łączników stosowanych w nośnych konstrukcjach drewnianych.

Oferowane przez nas produkty charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.
