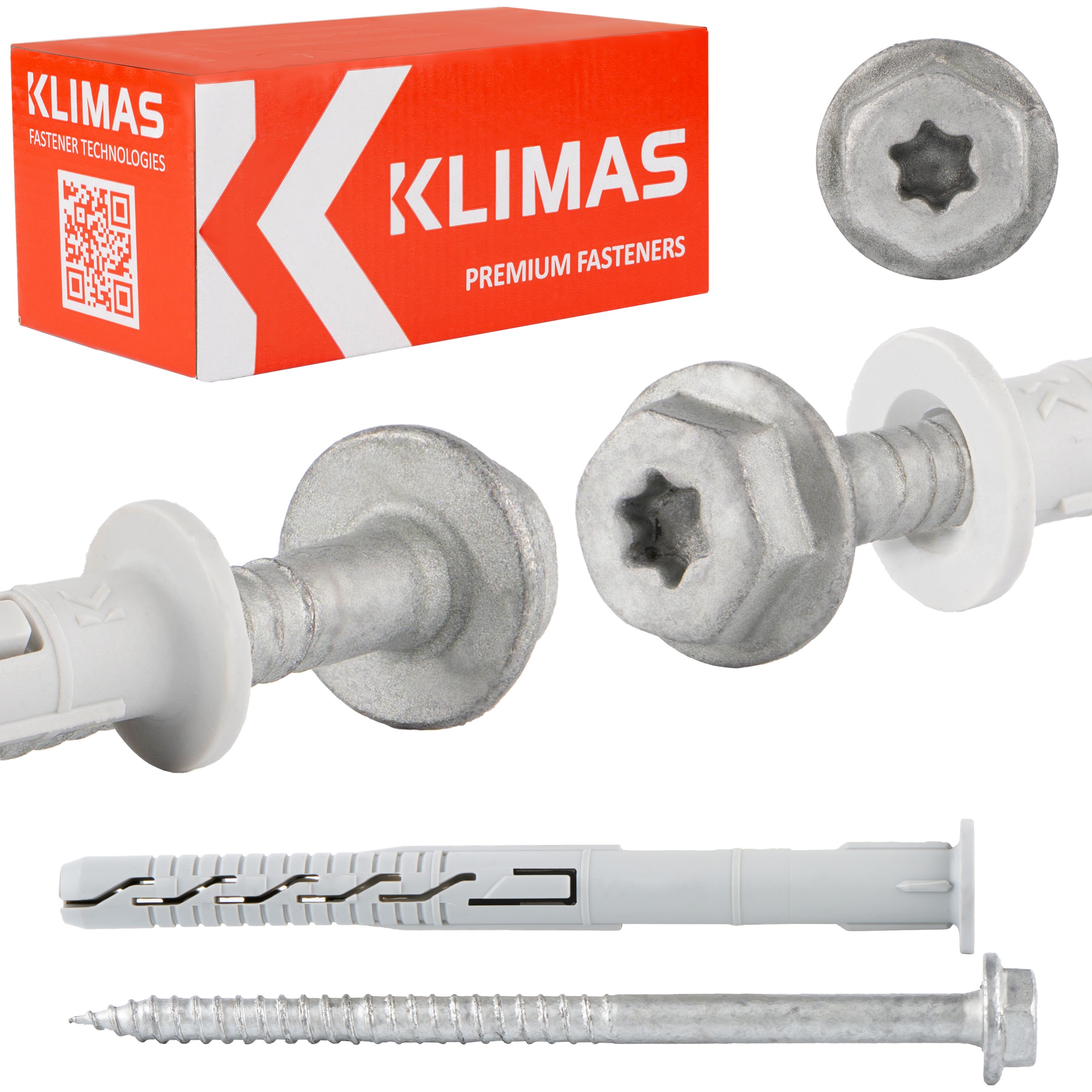

KOŁKI RAMOWE KOŁNIERZ DO WKRĘCANIA NA BUDOWIE

• Składa się z koszulki wykonanej z poliamidu oraz wkręta wykonanego ze stali ocynkowanej z łbem sześciokątnym wraz ze zintegrowaną podkładką oraz gniazdem TX

NAJCZĘSTRZE ZASTOSOWANIA

• Kołki z łbem podkładowym najczęściej używane są do mocowania elementów metalowych oraz w miejscach, gdzie potrzebna jest większa powierzchnia docisku, a zlicowanie łba wkręta nie jest wymagane w przeciwieństwie do wkrętów z łbem stożkowym

PARAMETRY

• Model: KPR-FAST-10160K
• Rozmiar kołka: 10,0x160 mm
• Maksymalna długość użytkowa: 90 mm
• Opakowania: 25 szt.
• Gniazdo: SW-13 i TX-40

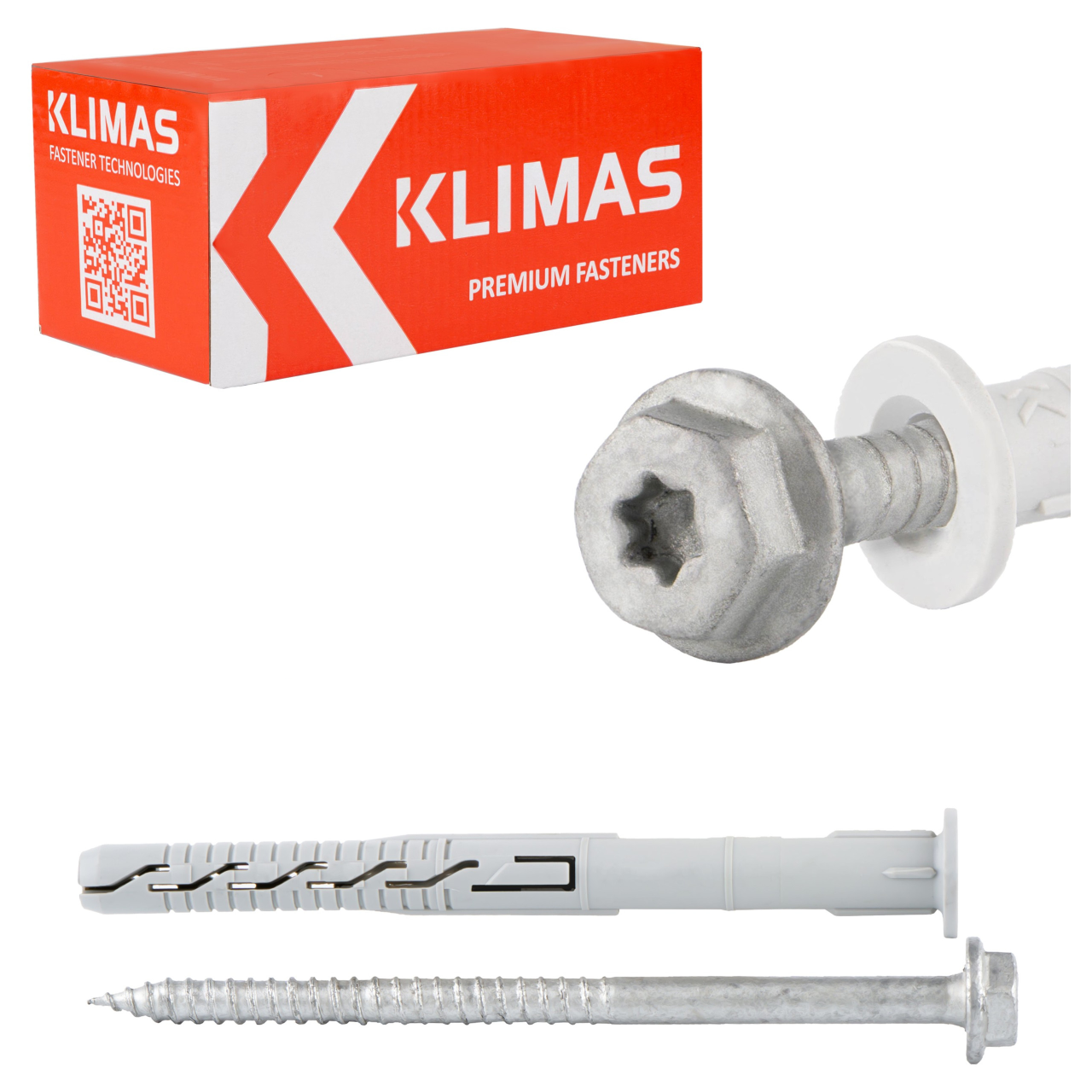

Łącznik rozporowy składa się z:

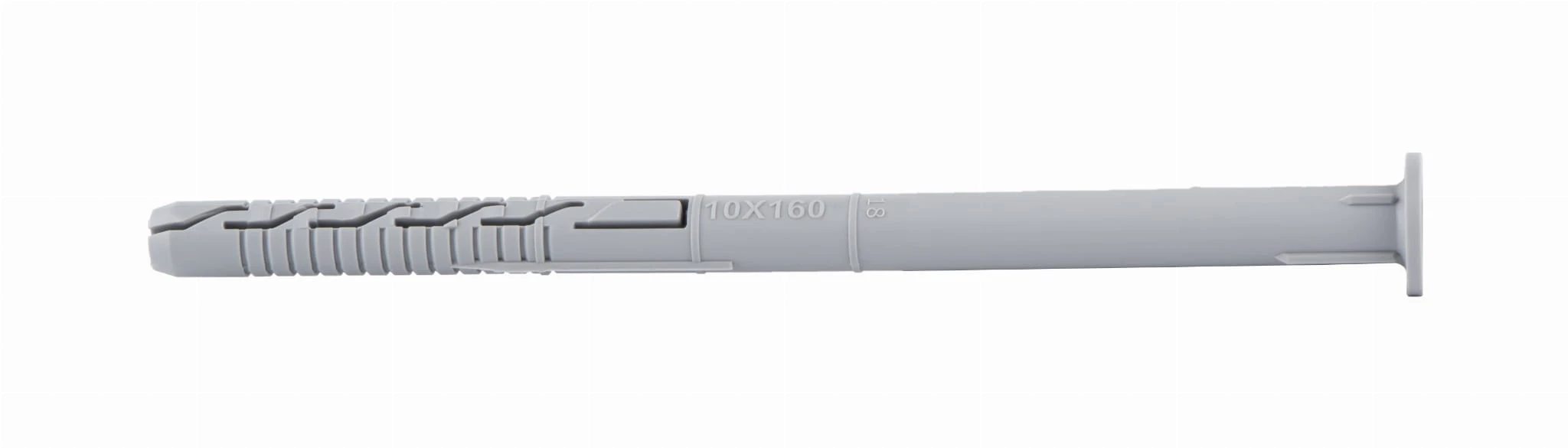

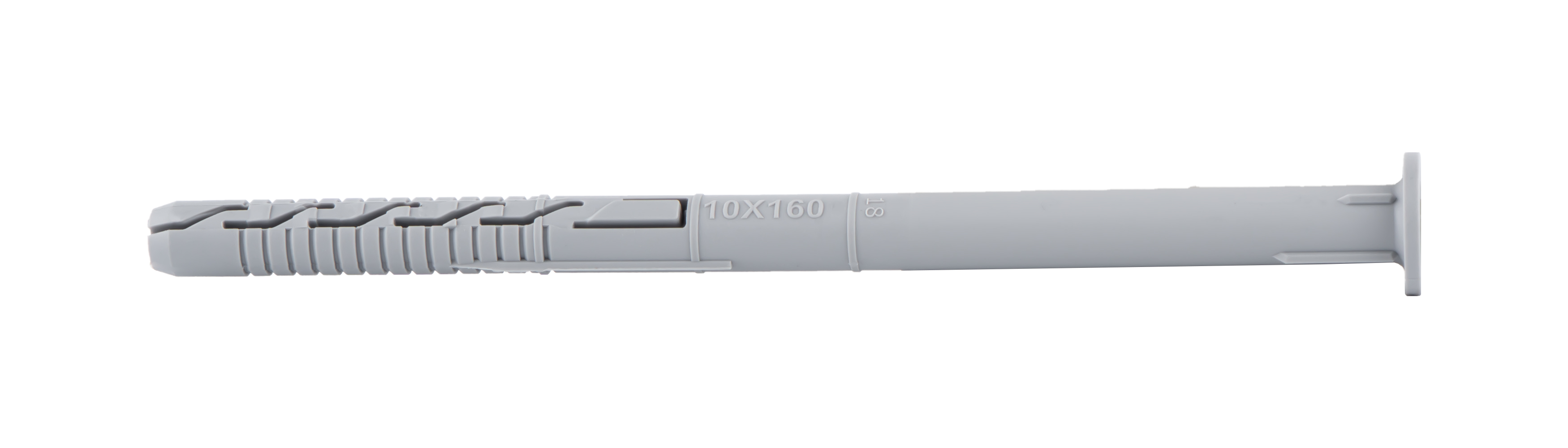

• Koszulki - elementu tworzywowego

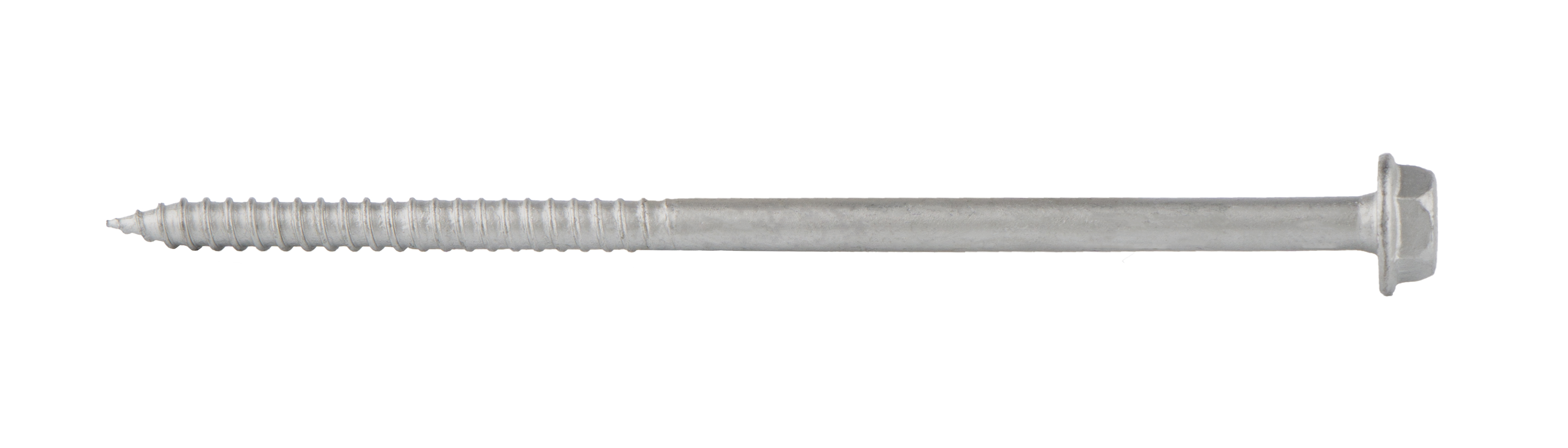

• Łącznika - wkręta stalowego z łbem stożkowym i gniazdem torx 40

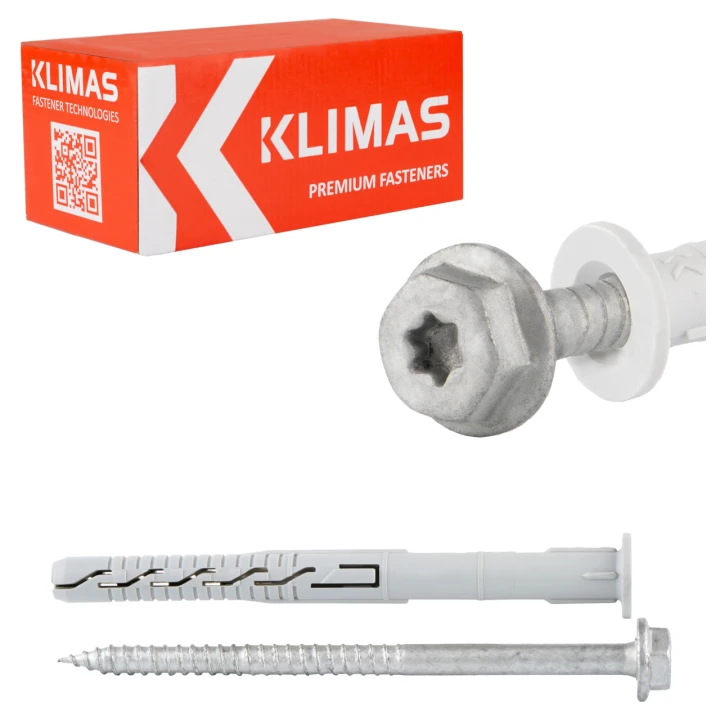

Oryginalny Produkt Renomowanej Firmy KLIMAS Wkręt-Met ®

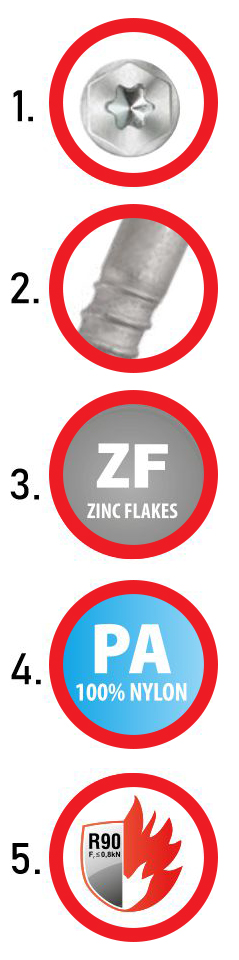

CECHY

1. Łeb Podkładowy z gniazdem TX-40/ SW-13

• Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego, natomiast zastosowanie łba sześciokątnego typu SW daje możliwość dokręcenia wkręta z odpowiednią siłą (np. za pomocą klucza dynamometrycznego)

2. Redukcja gwintu

• Precyzyjne wprowadzenie wkręta
• Zwiększona siła rozpierającą w drugiej strefie rozpierania

3. Ochrona antykorozyjna - cynk płatkowy

• Cynk płatkowy charakteryzuje się dwukrotnie wyższą odpornością na korozję od ocynku galwanicznego
•  Laboratorium Klimas Wkręt-met potwierdziło doskonałą jakość powłoki poprzez testy w komorze solnej (240godzin w komorze solnej dla cynku płatkowego w stosunku do 120 godzin dla ocynku galwanicznego)

4. Poliamidowa koszulka

• Lepsze właściwości fizyko-chemiczne niż Polipropylen czy Polietylen

5. Odporność ogniowa

• Dla Montażu systemów fasad nośność łącznika ma wystarczającą wytrzymałość ogniową co najmniej 90 minut (R90). jeśli obliczeniowe obciążenie na jeden łącznik NR<0,8kN (bez trwałego obciążenia centrycznego)

PRZYKŁADOWE ZASTOSOWANIA

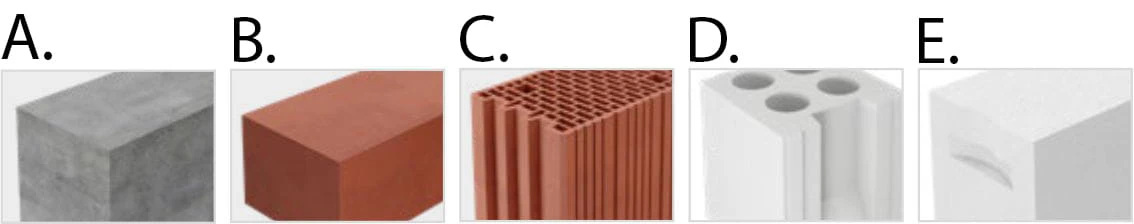

A. Beton

B. Cegła ceramiczna pełna, silikatowa

C. Pustak Ceramiczny,

D. Bloczek silikatowy drążony,

E. Autoklawizowany beton AAC

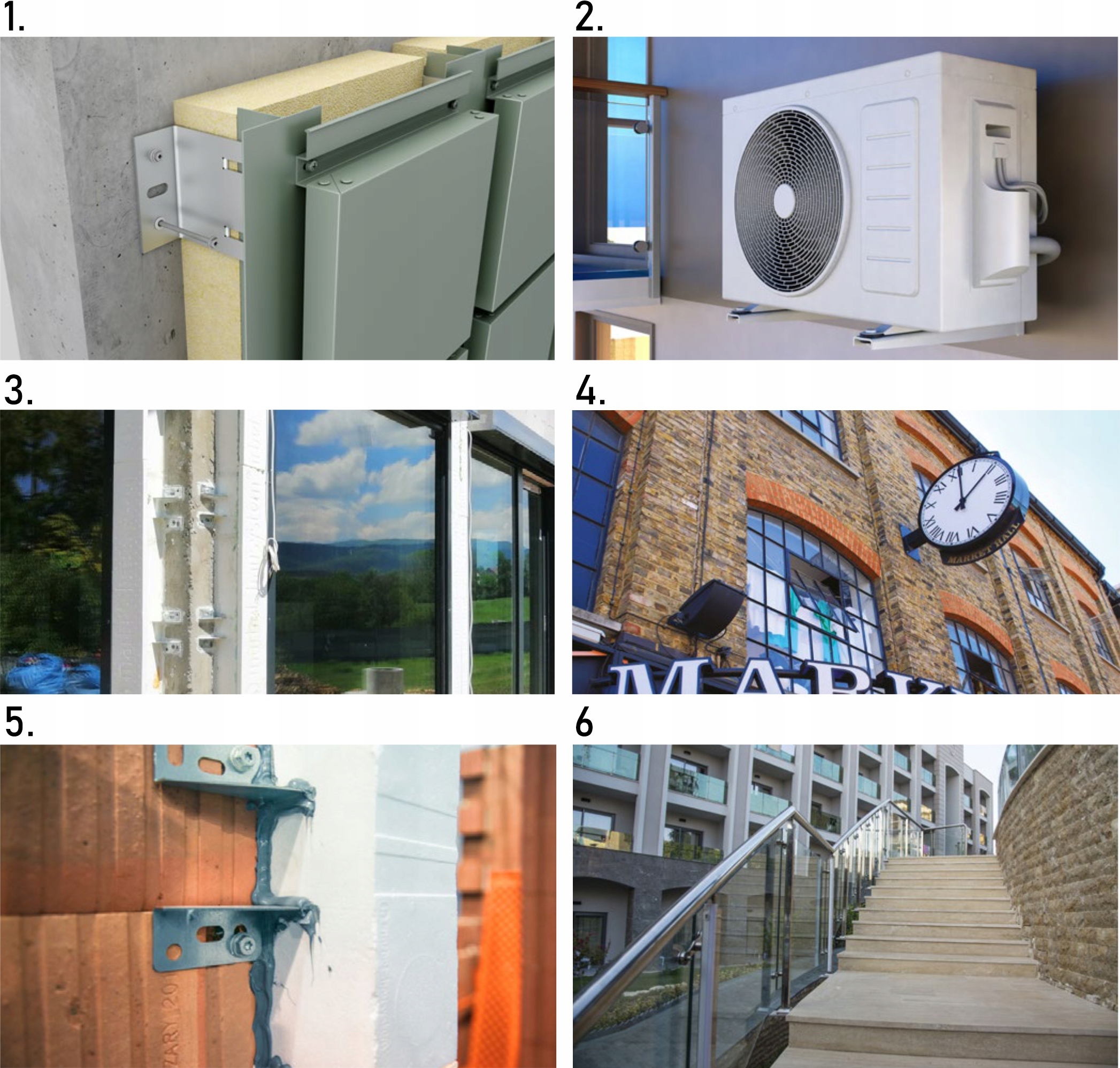

1. Montaż fasad wentylowanych

2. Mocowanie klimatyzatorów

3. Zamocowania w technologii ciepłego montażu

4. Mocowanie elementów instalacji budowlanych

5. Mocowanie w technologii „ciepłego montażu"

6. Mocowanie elementów instalacji budowlanych

ŁATWY MONTAŻ

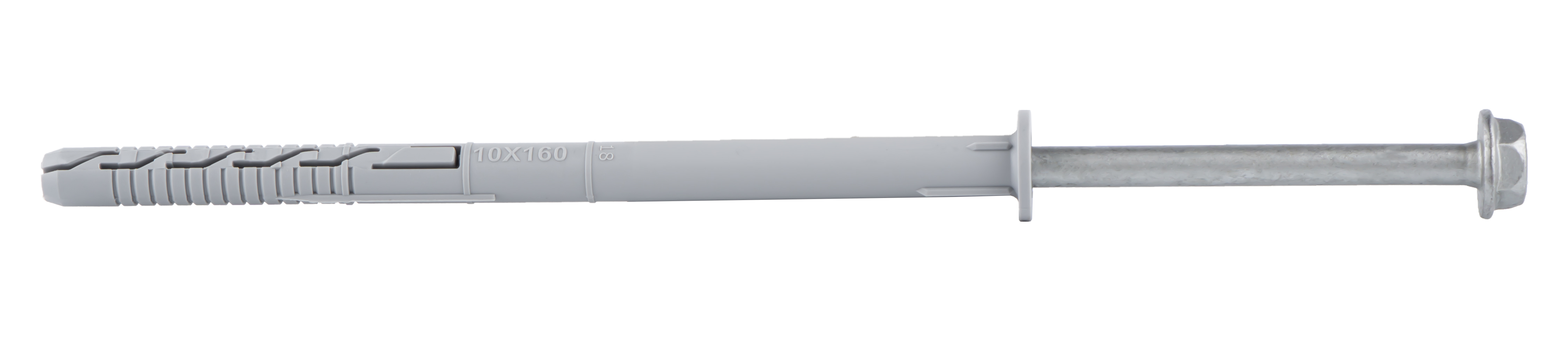

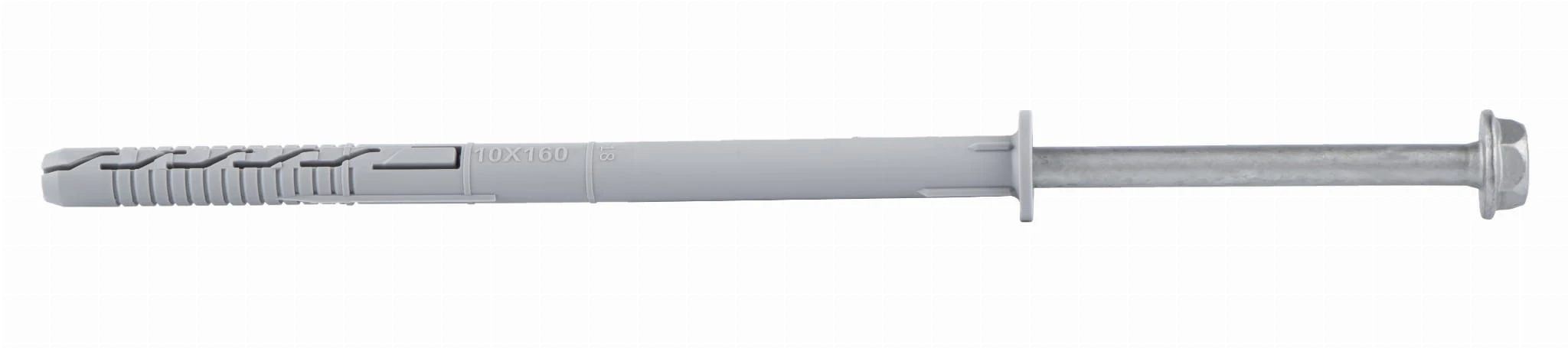

Kołek ramowy z wkrętem z łbem sześciokątnym wraz ze zintegrowaną podkładką oraz gniazdem TX zalecany do mocowania elementów metalowych

Łącznik rozporowy składa się z:

• Elementu tworzywowego - koszuli
• Łącznika - wkręt stalowego

Wstępne zmontowanie łączników to:

• Prostszy i szybszy montaż
• Produkty gotowe do użycia bez konieczności składania
• Brak pomyłek przy doborze koszulki do wkręta

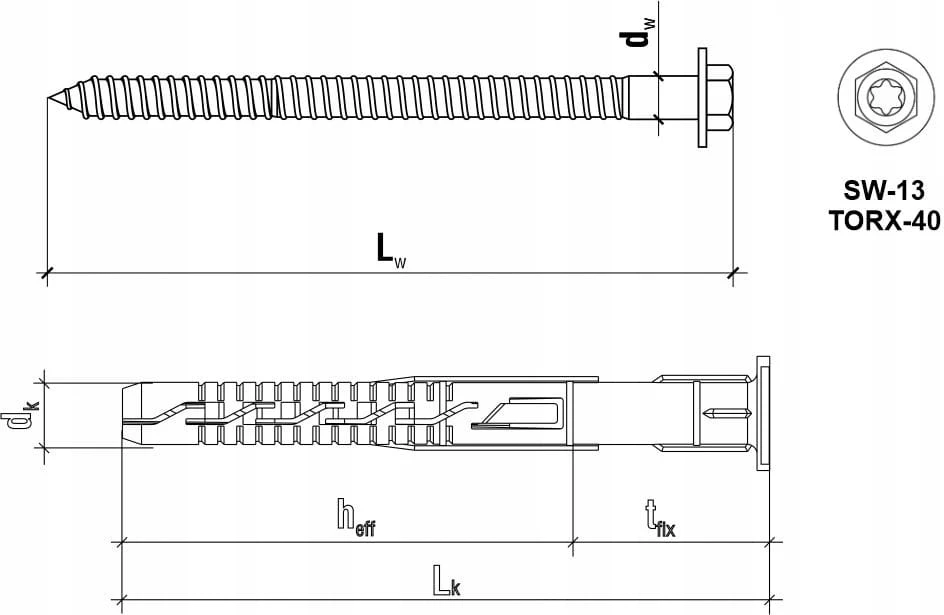

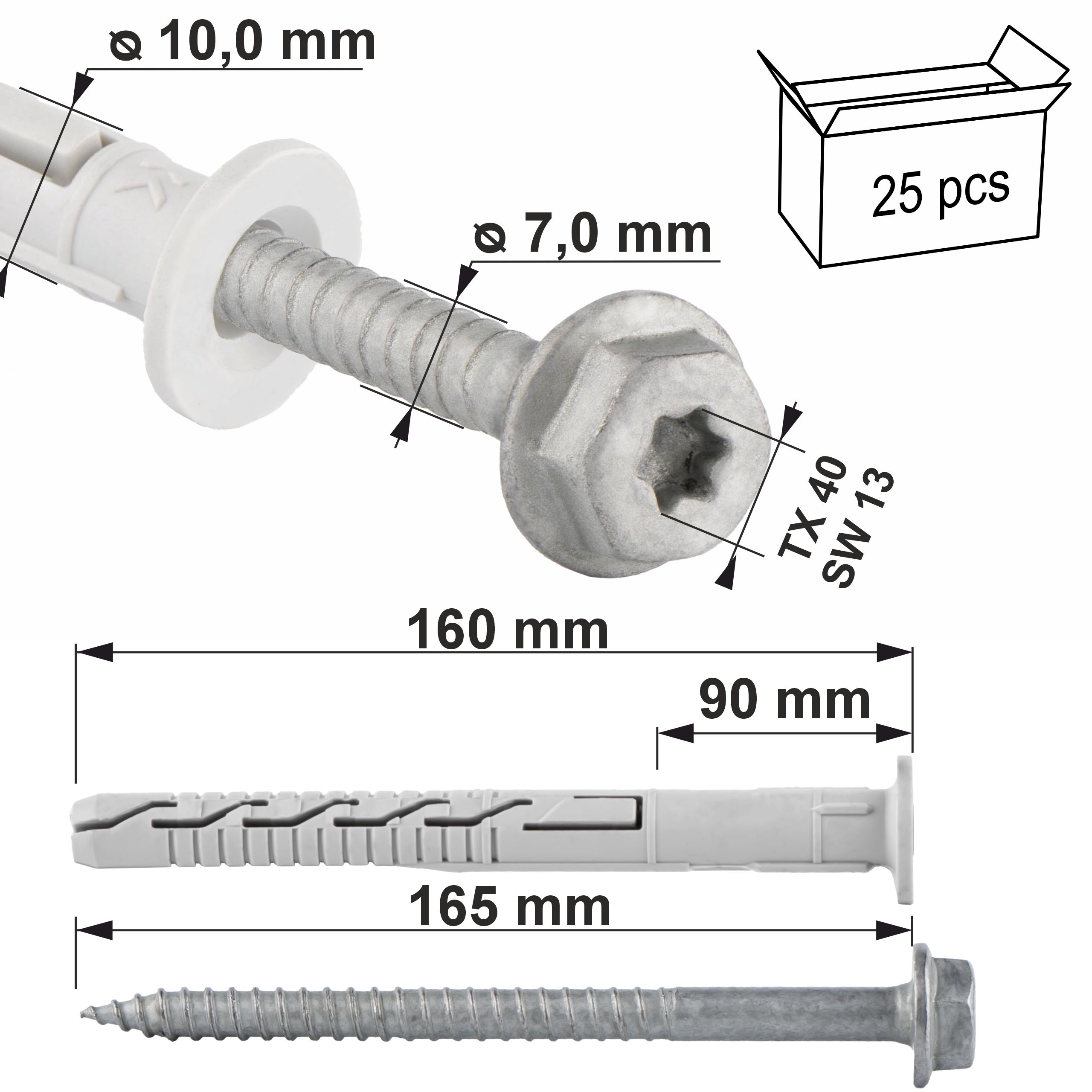

SPECYFIKACJA

Kołek:

• [Dk] Średnica kołka: Ø 10,0 mm
• [Lk] Długość kołka: 160 mm
• [Tfix] Max długość użytkowa: 90 mm
• [Heff] Głębokość zakotwienia: 70 mm
• Materiał kołek: poliamid (nylon)
• Ilość szt. w opakowaniu: 25

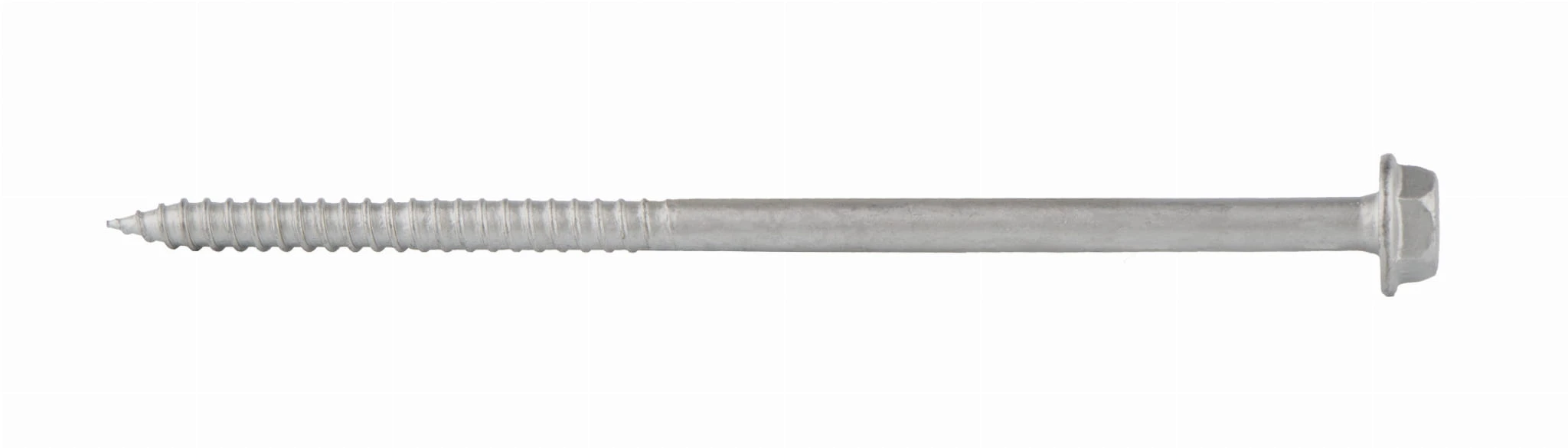

Wkręt:

• [Dw] Średnica wkręta: Ø 7,0 mm
• [Lw] Długość wkręta: 165 mm
• Typ gniazda: SW-13 i TX-40
• Materiał wkręt: stal ocynkowana
• Ilość szt. w opakowaniu: 25

Europejska Aprobata Techniczna ETA 12/0272

• Oferowane przez nas wkręty charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie
• Dokładamy wszelkich starań, aby wyroby dostarczane naszym klientom były bezpieczne i przystosowane do konkretnych zadań

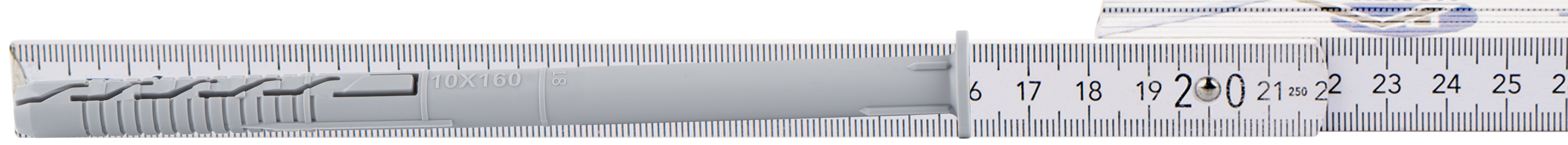

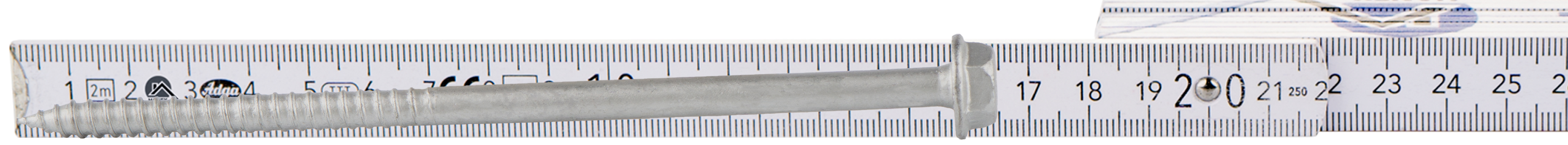

*miarka nie jest częścią zestawu (służy jedynie do lepszej prezentacji wkrętów)

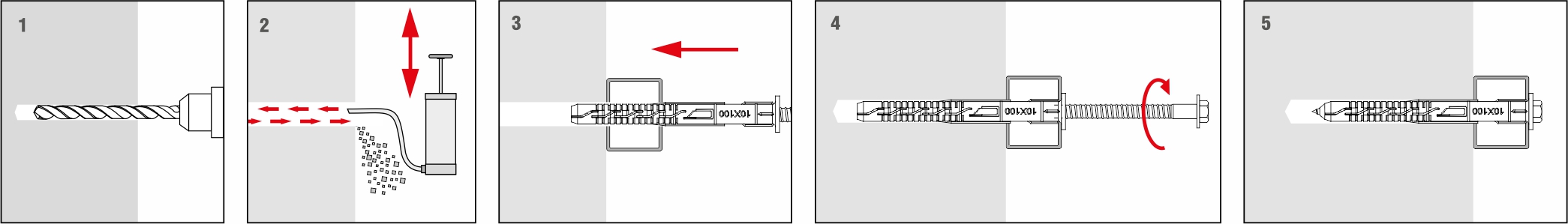

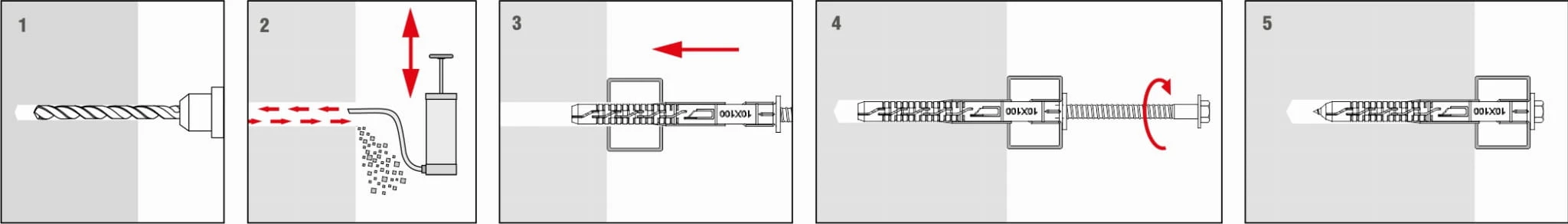

SPOSÓB MONTAŻU

• Przed wykonaniem montażu należy rozpoznać podłoże, w którym będzie wykonywany montaż łącznika oraz porównać obciążenia jakie łącznik będzie przenosił z nośnościami zawartymi w Karcie Technicznej Produktu lub w Europejskiej Ocenie Technicznej
• Należy dobrać odpowiednią długość łącznika, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany (grubość elementu mocowanego odpowiada max. długości użytkowej łącznika).
• Głębokość otworu wiercenia powinien być co najmniej 10 mm dłuższy od głębokości zakotwienia łącznika - pozwoli to, na prawidłowe osadzenie koszulki w otworze oraz zniweluje problem ukręcania wkrętów
• Użycie udaru nie jest wskazane podczas wiercenia w cegłach dziurawkach, pustakach ceramicznych i gazobetonie, który niszczy ścianki i nie daje pewności osadzenia łącznika
• Średnica wierconych otworów powinna być zgodna ze średnicą zastosowanych kołków
• Wiercony otwór należy wyczyścić chociażby poprzez dwukrotny ruch wiertłem, który odprowadzi zwierciny na zewnątrz, otwory wiercone pionowo w dół wymagają głębszego wiercenia lub wydmuchania zwiercin które się gromadziły
• Do wywierconego otworu wprowadzany jest kołek, a wkręt jest wkręcany aż do momentu jego pełnego zagłębienia się w koszulce
• Siłowe dociąganie wkręta może spowodować jego ukręcenie, co nie jest objęte gwarancją producenta.
• Montaż powinien być wykonywany przy temperaturze w zakresie -20 °C do +40 °C (dotyczy temperatury podłoża).
